ROCKPro64 - PCIe SATA Karte

Verschoben Hardware
  • FrankMF


    Pine64 liefert diese SATA-Karte aus. Amazon-Link

    Technische Spezifikationen mal da geklaut

    • Zwei SATA-Ports und zwei eSATA-Ports - Vier unabhängige Ports werden für Ihren PCI-Computer hinzugefügt sodass gibt es die Vorteile der optionalen Festplatte. Eine superschnelle und leistungsstarke Datentransferlösung. Stabiler und zuverlässiger Chipsatz ASMEDIA ASM1061.
    • Kompatibel mit Serial ATA Revision 3.0 Spezifikation. Kompatibel mit Single-Lane (x1) PCI Express Spezifikation Revision 1.0.
    • Datenübertragungsrate bis zu 750 MB / s (6,0 Gbps). Unterstützt 2,5 Gbps PCI-E-Bus mit Vollduplex-Kanal. Unterstützt zwei unabhängige SATA 3.0-Kanäle (Unterstützt 2 SATA-Geräte gleichzeitig.) Verwenden Sie Jumpers, um zwischen SATA zu wählen oder eSATA-Schnittstelle.
    • Unterstützt ATAPI-Geräte: CD-ROM, DVD-ROM usw. Keine externe Stromversorgung für die Karte erforderlich. Unterstützt Hot-Swapping und Boot-Funktion.
    • Kommt mit einer Treiber-CD, kompatibel mit dem Betriebssystem Windows XP / Vista / 7/8/10. Enthält eine Halterung mit voller Höhe und einer halben Höhe für ein kleines Gehäuse.

    Ich kann nichts für den Text 🙂

    Mein eingesetztes Linux

    rock64@rockpro64:~$ uname -a
Linux rockpro64 4.4.126-rockchip-ayufan-257 #1 SMP Sun Jun 10 18:30:43 UTC 2018 aarch64 aarch64 aarch64 GNU/Linux

    Ein lspci zeigt den Adapter an.

    rock64@rockpro64:~$ lspci
00:00.0 PCI bridge: Rockchip Inc. RK3399 PCI Express Root Port Device 0100
01:00.0 SATA controller: ASMedia Technology Inc. ASM1062 Serial ATA Controller (rev 02)

    Das Ganze was ausführlicher mit sudo lspci -vvv

    rock64@rockpro64:~$ sudo lspci -vvv
[sudo] password for rock64:
00:00.0 PCI bridge: Rockchip Inc. RK3399 PCI Express Root Port Device 0100 (prog-if 00 [Normal decode])
	Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
	Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort+ <TAbort+ <MAbort+ >SERR+ <PERR+ INTx-
	Latency: 0
	Interrupt: pin A routed to IRQ 238
	Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
	I/O behind bridge: 00000000-00000fff
	Memory behind bridge: fa000000-fa0fffff
	Prefetchable memory behind bridge: 00000000-000fffff
	Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- <SERR- <PERR-
	BridgeCtl: Parity- SERR- NoISA- VGA- MAbort- >Reset- FastB2B-
		PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
	Capabilities: [80] Power Management version 3
		Flags: PMEClk- DSI- D1+ D2- AuxCurrent=0mA PME(D0+,D1+,D2-,D3hot+,D3cold-)
		Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME+
	Capabilities: [90] MSI: Enable+ Count=1/1 Maskable+ 64bit+
		Address: 00000000fee30040  Data: 0000
		Masking: 00000000  Pending: 00000000
	Capabilities: [b0] MSI-X: Enable- Count=1 Masked-
		Vector table: BAR=0 offset=00000000
		PBA: BAR=0 offset=00000008
	Capabilities: [c0] Express (v2) Root Port (Slot+), MSI 00
		DevCap:	MaxPayload 256 bytes, PhantFunc 0
			ExtTag- RBE+
		DevCtl:	Report errors: Correctable+ Non-Fatal+ Fatal+ Unsupported+
			RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+
			MaxPayload 128 bytes, MaxReadReq 512 bytes
		DevSta:	CorrErr- UncorrErr- FatalErr- UnsuppReq- AuxPwr- TransPend-
		LnkCap:	Port #0, Speed 5GT/s, Width x4, ASPM L1, Exit Latency L0s <256ns, L1 <8us
			ClockPM- Surprise- LLActRep- BwNot+ ASPMOptComp+
		LnkCtl:	ASPM Disabled; RCB 64 bytes Disabled- CommClk-
			ExtSynch- ClockPM- AutWidDis- BWInt+ AutBWInt+
		LnkSta:	Speed 5GT/s, Width x1, TrErr- Train- SlotClk- DLActive- BWMgmt- ABWMgmt-
		SltCap:	AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
			Slot #0, PowerLimit 0.000W; Interlock- NoCompl-
		SltCtl:	Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
			Control: AttnInd Off, PwrInd Off, Power+ Interlock-
		SltSta:	Status: AttnBtn- PowerFlt- MRL+ CmdCplt- PresDet- Interlock-
			Changed: MRL- PresDet- LinkState-
		RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
		RootCap: CRSVisible-
		RootSta: PME ReqID 0000, PMEStatus- PMEPending-
		DevCap2: Completion Timeout: Range B, TimeoutDis+, LTR+, OBFF Via message ARIFwd+
		DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled ARIFwd-
		LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
			 Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
			 Compliance De-emphasis: -6dB
		LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
			 EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
	Capabilities: [100 v2] Advanced Error Reporting
		UESta:	DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
		UEMsk:	DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
		UESvrt:	DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
		CESta:	RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr-
		CEMsk:	RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr+
		AERCap:	First Error Pointer: 00, GenCap+ CGenEn- ChkCap+ ChkEn-
	Capabilities: [274 v1] Transaction Processing Hints
		Interrupt vector mode supported
		Device specific mode supported
		Steering table in TPH capability structure
	Kernel driver in use: pcieport

01:00.0 SATA controller: ASMedia Technology Inc. ASM1062 Serial ATA Controller (rev 02) (prog-if 01 [AHCI 1.0])
	Subsystem: ASMedia Technology Inc. ASM1062 Serial ATA Controller
	Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
	Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
	Interrupt: pin A routed to IRQ 237
	Region 0: I/O ports at <unassigned> [disabled]
	Region 1: I/O ports at <unassigned> [disabled]
	Region 2: I/O ports at <unassigned> [disabled]
	Region 3: I/O ports at <unassigned> [disabled]
	Region 4: I/O ports at <unassigned> [disabled]
	Region 5: Memory at fa010000 (32-bit, non-prefetchable) [disabled] [size=512]
	[virtual] Expansion ROM at fa000000 [disabled] [size=64K]
	Capabilities: [50] MSI: Enable- Count=1/1 Maskable- 64bit-
		Address: 00000000  Data: 0000
	Capabilities: [78] Power Management version 3
		Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
		Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
	Capabilities: [80] Express (v2) Legacy Endpoint, MSI 00
		DevCap:	MaxPayload 512 bytes, PhantFunc 0, Latency L0s <1us, L1 <8us
			ExtTag- AttnBtn- AttnInd- PwrInd- RBE+ FLReset-
		DevCtl:	Report errors: Correctable- Non-Fatal- Fatal- Unsupported-
			RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+
			MaxPayload 128 bytes, MaxReadReq 512 bytes
		DevSta:	CorrErr+ UncorrErr- FatalErr- UnsuppReq- AuxPwr- TransPend-
		LnkCap:	Port #1, Speed 5GT/s, Width x1, ASPM not supported, Exit Latency L0s unlimited, L1 <2us
			ClockPM- Surprise- LLActRep- BwNot- ASPMOptComp-
		LnkCtl:	ASPM Disabled; RCB 64 bytes Disabled- CommClk-
			ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
		LnkSta:	Speed 5GT/s, Width x1, TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
		DevCap2: Completion Timeout: Range ABC, TimeoutDis+, LTR-, OBFF Not Supported
		DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled
		LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
			 Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
			 Compliance De-emphasis: -6dB
		LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
			 EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
	Capabilities: [100 v1] Virtual Channel
		Caps:	LPEVC=0 RefClk=100ns PATEntryBits=1
		Arb:	Fixed- WRR32- WRR64- WRR128-
		Ctrl:	ArbSelect=Fixed
		Status:	InProgress-
		VC0:	Caps:	PATOffset=00 MaxTimeSlots=1 RejSnoopTrans-
			Arb:	Fixed- WRR32- WRR64- WRR128- TWRR128- WRR256-
			Ctrl:	Enable+ ID=0 ArbSelect=Fixed TC/VC=ff
			Status:	NegoPending- InProgress-

    Das hier

    LnkSta:	Speed 5GT/s, Width x1,

    würde der Spezifikation (sieh oben) entsprechen.

    Ausgabe dmesg | grep -E "pcie"

    rock64@rockpro64:~$ sudo dmesg | grep -E "pcie"
[    0.501600] of_get_named_gpiod_flags: parsed 'gpio' property of node '/vcc3v3-pcie-regulator[0]' - status (0)
[    0.501653] reg-fixed-voltage vcc3v3-pcie-regulator: Looking up vin-supply from device tree
[    0.501694] vcc3v3_pcie: supplied by dc_12v
[    0.501762] vcc3v3_pcie: 3300 mV
[    0.501918] reg-fixed-voltage vcc3v3-pcie-regulator: vcc3v3_pcie supplying 3300000uV
[    2.856112] vcc3v3_pcie: disabling
[    3.254877] phy phy-pcie-phy.9: Looking up phy-supply from device tree
[    3.254887] phy phy-pcie-phy.9: Looking up phy-supply property in node /pcie-phy failed
[    3.256549] rockchip-pcie f8000000.pcie: GPIO lookup for consumer ep
[    3.256573] rockchip-pcie f8000000.pcie: using device tree for GPIO lookup
[    3.256651] of_get_named_gpiod_flags: parsed 'ep-gpios' property of node '/pcie@f8000000[0]' - status (0)
[    3.257162] rockchip-pcie f8000000.pcie: Looking up vpcie3v3-supply from device tree
[    3.257437] rockchip-pcie f8000000.pcie: Looking up vpcie1v8-supply from device tree
[    3.257459] rockchip-pcie f8000000.pcie: Looking up vpcie1v8-supply property in node /pcie@f8000000 failed
[    3.257511] rockchip-pcie f8000000.pcie: no vpcie1v8 regulator found
[    3.495350] rockchip-pcie f8000000.pcie: Looking up vpcie0v9-supply from device tree
[    3.495390] rockchip-pcie f8000000.pcie: Looking up vpcie0v9-supply property in node /pcie@f8000000 failed
[    3.495444] rockchip-pcie f8000000.pcie: no vpcie0v9 regulator found
[    3.503758] rockchip-pcie f8000000.pcie: invalid power supply
[    3.552104] PCI host bridge /pcie@f8000000 ranges:
[    3.567421] rockchip-pcie f8000000.pcie: PCI host bridge to bus 0000:00
[    3.714885] pcieport 0000:00:00.0: enabling device (0000 -> 0002)
[    3.719417] pcieport 0000:00:00.0: Signaling PME through PCIe PME interrupt
[    3.728397] pcie_pme 0000:00:00.0:pcie01: service driver pcie_pme loaded
[    3.729619] aer 0000:00:00.0:pcie02: service driver aer loaded
[    6.872320] Modules linked in: ip_tables x_tables autofs4 phy_rockchip_pcie midgard_kbase

    Das Ding ist ja hotplug fähig, also schließe ich jetzt mal eine SSD an den e-SATA Anschluss an. Und hier wird es blöd, weil egal was ich mache es wird keine SSD/HDD erkannt. 😞

    Update1:

    Mir kam die Idee, die SSD mal extern mit Strom zu versorgen. Ausprobiert und festgestellt, geht immer noch nichts. Außer das die LED auf der SATA-Karte (blau) kurz aufblitzt. Abgestürzt. Ok, auch keine Lösung. Ich hab da aber noch was im Kopf....

    Update2:

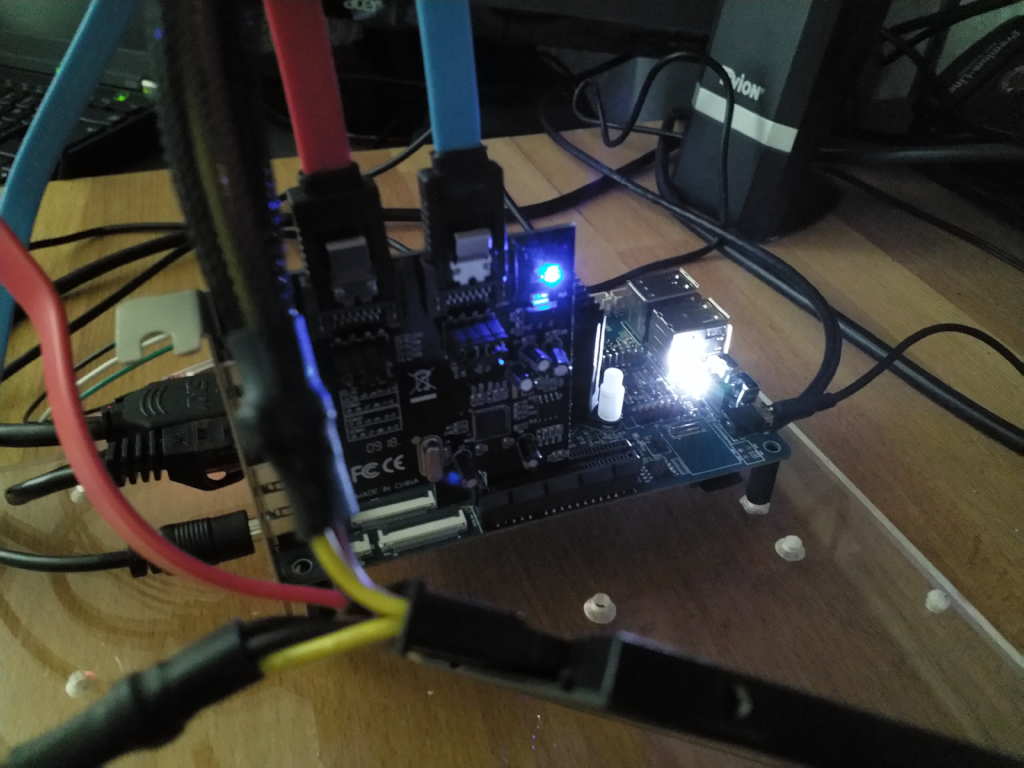

    Ein neue PCIe SATA Karte ist hier. Eingebaut und x-mal gestartet - funktioniert nicht. System stürzt beim Booten ab.

    https://pastebin.com/h2XmJeGy
    wird fortgesetzt...

    Im Fediverse -> @FrankM@nrw.social

    1. NanoPi R5S
    2. Quartz64 Model B, 4GB RAM
    3. Quartz64 Model A, 4GB RAM
    4. RockPro64 v2.1
    E 1 Antwort
    0
  • FrankMF

    Mal ein Update in der Geschichte PCIe SATA-Karte

    Sie funktioniert!


    System

     rock64@rockpro64:/mnt$ uname -a
 Linux rockpro64 4.18.0-rc3-1037-ayufan-gb95494bd8d0f #1 SMP PREEMPT Tue Jul 3 20:00:21 UTC 2018 aarch64 aarch64 aarch64 GNU/Linux

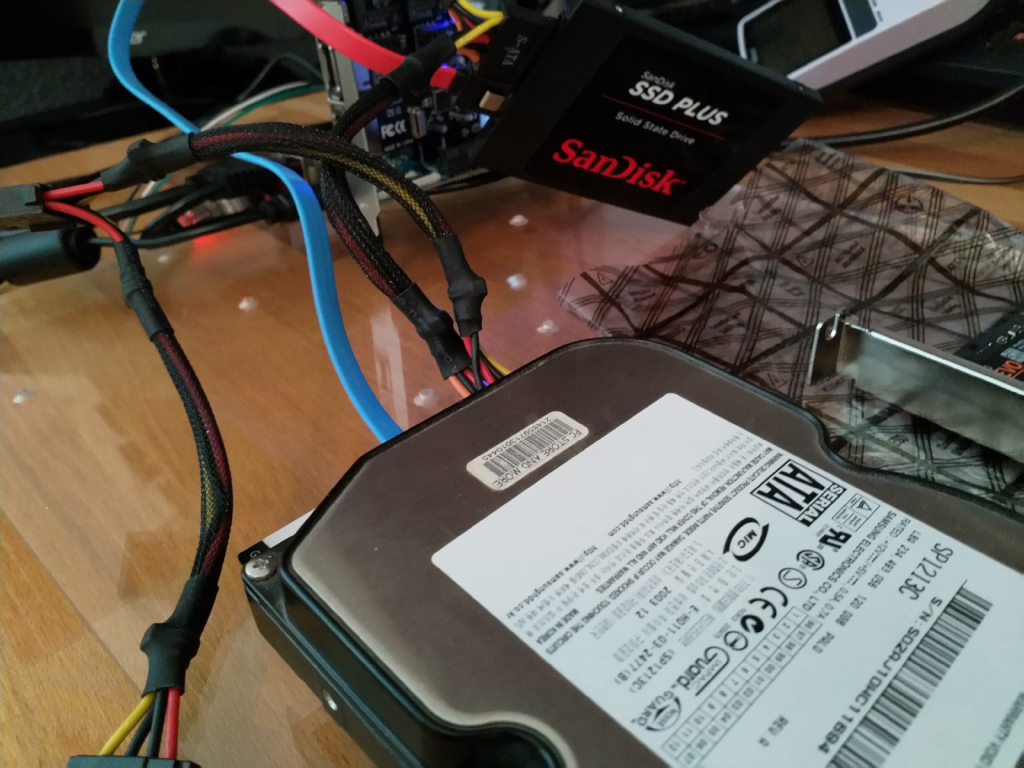

    Musste ein wenig tricksen um eine SSD ans Laufen zu bekommen 🙂


    lspci

    rock64@rockpro64:/mnt$ sudo lspci -vvv
00:00.0 PCI bridge: Rockchip Inc. RK3399 PCI Express Root Port Device 0100 (prog-if 00 [Normal decode])
	Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
	Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
	Latency: 0
	Interrupt: pin A routed to IRQ 255
	Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
	I/O behind bridge: 00000000-00000fff
	Memory behind bridge: fa000000-fa0fffff
	Prefetchable memory behind bridge: 00000000-000fffff
	Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- <SERR- <PERR-
	BridgeCtl: Parity- SERR- NoISA- VGA- MAbort- >Reset- FastB2B-
		PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
	Capabilities: [80] Power Management version 3
		Flags: PMEClk- DSI- D1+ D2- AuxCurrent=0mA PME(D0+,D1+,D2-,D3hot+,D3cold-)
		Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
	Capabilities: [90] MSI: Enable- Count=1/1 Maskable+ 64bit+
		Address: 0000000000000000  Data: 0000
		Masking: 00000000  Pending: 00000000
	Capabilities: [b0] MSI-X: Enable- Count=1 Masked-
		Vector table: BAR=0 offset=00000000
		PBA: BAR=0 offset=00000008
	Capabilities: [c0] Express (v2) Root Port (Slot+), MSI 00
		DevCap:	MaxPayload 256 bytes, PhantFunc 0
			ExtTag- RBE+
		DevCtl:	Report errors: Correctable- Non-Fatal- Fatal- Unsupported-
			RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+
			MaxPayload 256 bytes, MaxReadReq 512 bytes
		DevSta:	CorrErr- UncorrErr- FatalErr- UnsuppReq- AuxPwr- TransPend-
		LnkCap:	Port #0, Speed 5GT/s, Width x4, ASPM L1, Exit Latency L0s <256ns, L1 <8us
			ClockPM- Surprise- LLActRep- BwNot+ ASPMOptComp+
		LnkCtl:	ASPM Disabled; RCB 128 bytes Disabled- CommClk-
			ExtSynch- ClockPM- AutWidDis- BWInt+ AutBWInt+
		LnkSta:	Speed 5GT/s, Width x1, TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
		SltCap:	AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
			Slot #0, PowerLimit 0.000W; Interlock- NoCompl-
		SltCtl:	Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
			Control: AttnInd Off, PwrInd Off, Power+ Interlock-
		SltSta:	Status: AttnBtn- PowerFlt- MRL+ CmdCplt- PresDet- Interlock-
			Changed: MRL- PresDet- LinkState-
		RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna- CRSVisible-
		RootCap: CRSVisible-
		RootSta: PME ReqID 0000, PMEStatus- PMEPending-
		DevCap2: Completion Timeout: Range B, TimeoutDis+, LTR+, OBFF Via message ARIFwd+
		DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled ARIFwd-
		LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
			 Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
			 Compliance De-emphasis: -6dB
		LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
			 EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
	Capabilities: [100 v2] Advanced Error Reporting
		UESta:	DLP- SDES- TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
		UEMsk:	DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
		UESvrt:	DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
		CESta:	RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr-
		CEMsk:	RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr+
		AERCap:	First Error Pointer: 0d, GenCap+ CGenEn- ChkCap+ ChkEn-
	Capabilities: [274 v1] Transaction Processing Hints
		Interrupt vector mode supported
		Device specific mode supported
		Steering table in TPH capability structure

01:00.0 SATA controller: ASMedia Technology Inc. ASM1062 Serial ATA Controller (rev 02) (prog-if 01 [AHCI 1.0])
	Subsystem: ASMedia Technology Inc. ASM1062 Serial ATA Controller
	Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
	Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
	Latency: 0
	Interrupt: pin A routed to IRQ 231
	Region 0: I/O ports at <unassigned> [disabled]
	Region 1: I/O ports at <unassigned> [disabled]
	Region 2: I/O ports at <unassigned> [disabled]
	Region 3: I/O ports at <unassigned> [disabled]
	Region 4: I/O ports at <unassigned> [disabled]
	Region 5: Memory at fa010000 (32-bit, non-prefetchable) [size=512]
	[virtual] Expansion ROM at fa000000 [disabled] [size=64K]
	Capabilities: [50] MSI: Enable+ Count=1/1 Maskable- 64bit-
		Address: fee30040  Data: 0000
	Capabilities: [78] Power Management version 3
		Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
		Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
	Capabilities: [80] Express (v2) Legacy Endpoint, MSI 00
		DevCap:	MaxPayload 512 bytes, PhantFunc 0, Latency L0s <1us, L1 <8us
			ExtTag- AttnBtn- AttnInd- PwrInd- RBE+ FLReset-
		DevCtl:	Report errors: Correctable- Non-Fatal- Fatal- Unsupported-
			RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+
			MaxPayload 256 bytes, MaxReadReq 512 bytes
		DevSta:	CorrErr- UncorrErr- FatalErr- UnsuppReq- AuxPwr- TransPend-
		LnkCap:	Port #1, Speed 5GT/s, Width x1, ASPM not supported, Exit Latency L0s unlimited, L1 <2us
			ClockPM- Surprise- LLActRep- BwNot- ASPMOptComp-
		LnkCtl:	ASPM Disabled; RCB 64 bytes Disabled- CommClk-
			ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
		LnkSta:	Speed 5GT/s, Width x1, TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
		DevCap2: Completion Timeout: Range ABC, TimeoutDis+, LTR-, OBFF Not Supported
		DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled
		LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
			 Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
			 Compliance De-emphasis: -6dB
		LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
			 EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
	Capabilities: [100 v1] Virtual Channel
		Caps:	LPEVC=0 RefClk=100ns PATEntryBits=1
		Arb:	Fixed- WRR32- WRR64- WRR128-
		Ctrl:	ArbSelect=Fixed
		Status:	InProgress-
		VC0:	Caps:	PATOffset=00 MaxTimeSlots=1 RejSnoopTrans-
			Arb:	Fixed- WRR32- WRR64- WRR128- TWRR128- WRR256-
			Ctrl:	Enable+ ID=0 ArbSelect=Fixed TC/VC=ff
			Status:	NegoPending- InProgress-
	Kernel driver in use: ahci

    Laut Kamil ist das dann auf 380MB/s begrenzt.

    iozone

    rock64@rockpro64:/mnt$ sudo iozone -e -I -a -s 100M -r 4k -r 16k -r 512k -r 1024k -r 16384k -i 0 -i 1 -i 2
	Iozone: Performance Test of File I/O
	        Version $Revision: 3.429 $
		Compiled for 64 bit mode.
		Build: linux

	Contributors:William Norcott, Don Capps, Isom Crawford, Kirby Collins
	             Al Slater, Scott Rhine, Mike Wisner, Ken Goss
	             Steve Landherr, Brad Smith, Mark Kelly, Dr. Alain CYR,
	             Randy Dunlap, Mark Montague, Dan Million, Gavin Brebner,
	             Jean-Marc Zucconi, Jeff Blomberg, Benny Halevy, Dave Boone,
	             Erik Habbinga, Kris Strecker, Walter Wong, Joshua Root,
	             Fabrice Bacchella, Zhenghua Xue, Qin Li, Darren Sawyer,
	             Vangel Bojaxhi, Ben England, Vikentsi Lapa.

	Run began: Wed Jul  4 15:05:37 2018

	Include fsync in write timing
	O_DIRECT feature enabled
	Auto Mode
	File size set to 102400 kB
	Record Size 4 kB
	Record Size 16 kB
	Record Size 512 kB
	Record Size 1024 kB
	Record Size 16384 kB
	Command line used: iozone -e -I -a -s 100M -r 4k -r 16k -r 512k -r 1024k -r 16384k -i 0 -i 1 -i 2
	Output is in kBytes/sec
	Time Resolution = 0.000001 seconds.
	Processor cache size set to 1024 kBytes.
	Processor cache line size set to 32 bytes.
	File stride size set to 17 * record size.
                                                              random    random     bkwd    record    stride
              kB  reclen    write  rewrite    read    reread    read     write     read   rewrite      read   fwrite frewrite    fread  freread
          102400       4    40073    65587    76408    76546    23702    13602
          102400      16   113539   157707   181745   182323    47126    51496
          102400     512   328802   326047   277146   278351   270958   336556
          102400    1024   331734   358670   313116   314032   313441   334537
          102400   16384   189982   225176   234192   346836   381690   370403

iozone test complete.

    Ich such dann mal eine zweite Platte.......

    Im Fediverse -> @FrankM@nrw.social

    1. NanoPi R5S
    2. Quartz64 Model B, 4GB RAM
    3. Quartz64 Model A, 4GB RAM
    4. RockPro64 v2.1
    0
  • FrankMF

    Mit 0.7.8 noch mal die PCIe SATA Karte testen.

    Hardware

    • SSD Festplatte 220GB
    • HDD Festplatte irgendwas mit um die 110GB -uralt-

    Software

    rock64@rockpro64:/media$ uname -a
Linux rockpro64 4.4.132-1072-rockchip-ayufan-ga1d27dba5a2e #1 SMP Sat Jul 21 20:18:03 UTC 2018 aarch64 aarch64 aarch64 GNU/Linux


    Adpater

    rock64@rockpro64:/media$ sudo lspci -vvv
00:00.0 PCI bridge: Rockchip Inc. RK3399 PCI Express Root Port Device 0100 (prog-if 00 [Normal decode])
	Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
	Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort+ <TAbort+ <MAbort+ >SERR+ <PERR+ INTx-
	Latency: 0
	Interrupt: pin A routed to IRQ 238
	Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
	I/O behind bridge: 00000000-00000fff
	Memory behind bridge: fa000000-fa0fffff
	Prefetchable memory behind bridge: 00000000-000fffff
	Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- <SERR- <PERR-
	BridgeCtl: Parity- SERR- NoISA- VGA- MAbort- >Reset- FastB2B-
		PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
	Capabilities: [80] Power Management version 3
		Flags: PMEClk- DSI- D1+ D2- AuxCurrent=0mA PME(D0+,D1+,D2-,D3hot+,D3cold-)
		Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME+
	Capabilities: [90] MSI: Enable+ Count=1/1 Maskable+ 64bit+
		Address: 00000000fee30040  Data: 0000
		Masking: 00000000  Pending: 00000000
	Capabilities: [b0] MSI-X: Enable- Count=1 Masked-
		Vector table: BAR=0 offset=00000000
		PBA: BAR=0 offset=00000008
	Capabilities: [c0] Express (v2) Root Port (Slot+), MSI 00
		DevCap:	MaxPayload 256 bytes, PhantFunc 0
			ExtTag- RBE+
		DevCtl:	Report errors: Correctable+ Non-Fatal+ Fatal+ Unsupported+
			RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+
			MaxPayload 128 bytes, MaxReadReq 512 bytes
		DevSta:	CorrErr- UncorrErr- FatalErr- UnsuppReq- AuxPwr- TransPend-
		LnkCap:	Port #0, Speed 5GT/s, Width x4, ASPM L1, Exit Latency L0s <256ns, L1 <8us
			ClockPM- Surprise- LLActRep- BwNot+ ASPMOptComp+
		LnkCtl:	ASPM Disabled; RCB 64 bytes Disabled- CommClk-
			ExtSynch- ClockPM- AutWidDis- BWInt+ AutBWInt+
		LnkSta:	Speed 5GT/s, Width x1, TrErr- Train- SlotClk- DLActive- BWMgmt- ABWMgmt-
		SltCap:	AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
			Slot #0, PowerLimit 0.000W; Interlock- NoCompl-
		SltCtl:	Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
			Control: AttnInd Off, PwrInd Off, Power+ Interlock-
		SltSta:	Status: AttnBtn- PowerFlt- MRL+ CmdCplt- PresDet- Interlock-
			Changed: MRL- PresDet- LinkState-
		RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
		RootCap: CRSVisible-
		RootSta: PME ReqID 0000, PMEStatus- PMEPending-
		DevCap2: Completion Timeout: Range B, TimeoutDis+, LTR+, OBFF Via message ARIFwd+
		DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled ARIFwd-
		LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
			 Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
			 Compliance De-emphasis: -6dB
		LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
			 EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
	Capabilities: [100 v2] Advanced Error Reporting
		UESta:	DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
		UEMsk:	DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
		UESvrt:	DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
		CESta:	RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr-
		CEMsk:	RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr+
		AERCap:	First Error Pointer: 00, GenCap+ CGenEn- ChkCap+ ChkEn-
	Capabilities: [274 v1] Transaction Processing Hints
		Interrupt vector mode supported
		Device specific mode supported
		Steering table in TPH capability structure
	Kernel driver in use: pcieport

01:00.0 SATA controller: ASMedia Technology Inc. ASM1062 Serial ATA Controller (rev 02) (prog-if 01 [AHCI 1.0])
	Subsystem: ASMedia Technology Inc. ASM1062 Serial ATA Controller
	Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
	Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
	Latency: 0
	Interrupt: pin A routed to IRQ 239
	Region 0: I/O ports at <unassigned> [disabled]
	Region 1: I/O ports at <unassigned> [disabled]
	Region 2: I/O ports at <unassigned> [disabled]
	Region 3: I/O ports at <unassigned> [disabled]
	Region 4: I/O ports at <unassigned> [disabled]
	Region 5: Memory at fa010000 (32-bit, non-prefetchable) [size=512]
	[virtual] Expansion ROM at fa000000 [disabled] [size=64K]
	Capabilities: [50] MSI: Enable+ Count=1/1 Maskable- 64bit-
		Address: fee30040  Data: 0000
	Capabilities: [78] Power Management version 3
		Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
		Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
	Capabilities: [80] Express (v2) Legacy Endpoint, MSI 00
		DevCap:	MaxPayload 512 bytes, PhantFunc 0, Latency L0s <1us, L1 <8us
			ExtTag- AttnBtn- AttnInd- PwrInd- RBE+ FLReset-
		DevCtl:	Report errors: Correctable- Non-Fatal- Fatal- Unsupported-
			RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+
			MaxPayload 128 bytes, MaxReadReq 512 bytes
		DevSta:	CorrErr+ UncorrErr- FatalErr- UnsuppReq- AuxPwr- TransPend-
		LnkCap:	Port #1, Speed 5GT/s, Width x1, ASPM not supported, Exit Latency L0s unlimited, L1 <2us
			ClockPM- Surprise- LLActRep- BwNot- ASPMOptComp-
		LnkCtl:	ASPM Disabled; RCB 64 bytes Disabled- CommClk-
			ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
		LnkSta:	Speed 5GT/s, Width x1, TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
		DevCap2: Completion Timeout: Range ABC, TimeoutDis+, LTR-, OBFF Not Supported
		DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled
		LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
			 Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
			 Compliance De-emphasis: -6dB
		LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
			 EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
	Capabilities: [100 v1] Virtual Channel
		Caps:	LPEVC=0 RefClk=100ns PATEntryBits=1
		Arb:	Fixed- WRR32- WRR64- WRR128-
		Ctrl:	ArbSelect=Fixed
		Status:	InProgress-
		VC0:	Caps:	PATOffset=00 MaxTimeSlots=1 RejSnoopTrans-
			Arb:	Fixed- WRR32- WRR64- WRR128- TWRR128- WRR256-
			Ctrl:	Enable+ ID=0 ArbSelect=Fixed TC/VC=ff
			Status:	NegoPending- InProgress-
	Kernel driver in use: ahci

    Einmal der PCIe Adapter und die SATA Karte. So weit alles gut.

    Speedtest

    SSD

    rock64@rockpro64:/mnt$ sudo dd if=/dev/zero of=sd77.img bs=1M count=4096 conv=fdatasync
4096+0 records in
4096+0 records out
4294967296 bytes (4.3 GB, 4.0 GiB) copied, 38.4839 s, 112 MB/s

    iozone

    rock64@rockpro64:/mnt$ sudo iozone -e -I -a -s 100M -r 4k -r 16k -r 512k -r 1024k -r 16384k -i 0 -i 1 -i 2
	Iozone: Performance Test of File I/O
	        Version $Revision: 3.429 $
		Compiled for 64 bit mode.
		Build: linux

	Contributors:William Norcott, Don Capps, Isom Crawford, Kirby Collins
	             Al Slater, Scott Rhine, Mike Wisner, Ken Goss
	             Steve Landherr, Brad Smith, Mark Kelly, Dr. Alain CYR,
	             Randy Dunlap, Mark Montague, Dan Million, Gavin Brebner,
	             Jean-Marc Zucconi, Jeff Blomberg, Benny Halevy, Dave Boone,
	             Erik Habbinga, Kris Strecker, Walter Wong, Joshua Root,
	             Fabrice Bacchella, Zhenghua Xue, Qin Li, Darren Sawyer,
	             Vangel Bojaxhi, Ben England, Vikentsi Lapa.

	Run began: Sun Jul 22 10:42:12 2018

	Include fsync in write timing
	O_DIRECT feature enabled
	Auto Mode
	File size set to 102400 kB
	Record Size 4 kB
	Record Size 16 kB
	Record Size 512 kB
	Record Size 1024 kB
	Record Size 16384 kB
	Command line used: iozone -e -I -a -s 100M -r 4k -r 16k -r 512k -r 1024k -r 16384k -i 0 -i 1 -i 2
	Output is in kBytes/sec
	Time Resolution = 0.000001 seconds.
	Processor cache size set to 1024 kBytes.
	Processor cache line size set to 32 bytes.
	File stride size set to 17 * record size.
                                                              random    random     bkwd    record    stride
              kB  reclen    write  rewrite    read    reread    read     write     read   rewrite      read   fwrite frewrite    fread  freread
          102400       4    28792    39366    52678    58495    13219    12889
          102400      16    61995    61928    88041   104969    38578    35227
          102400     512   159905    71439   214899   217569   214569   260194
          102400    1024   128472    85136   245539   246448   242433   178743
          102400   16384   329869   354069   323670   324324   324528   339370

iozone test complete.

    HDD

    rock64@rockpro64:/media$ sudo dd if=/dev/zero of=sd.img bs=1M count=4096 conv=fdatasync
4096+0 records in
4096+0 records out
4294967296 bytes (4.3 GB, 4.0 GiB) copied, 76.8208 s, 55.9 MB/s

    iozone

    rock64@rockpro64:/media$ sudo iozone -e -I -a -s 100M -r 4k -r 16k -r 512k -r 1024k -r 16384k -i 0 -i 1 -i 2
	Iozone: Performance Test of File I/O
	        Version $Revision: 3.429 $
		Compiled for 64 bit mode.
		Build: linux

	Contributors:William Norcott, Don Capps, Isom Crawford, Kirby Collins
	             Al Slater, Scott Rhine, Mike Wisner, Ken Goss
	             Steve Landherr, Brad Smith, Mark Kelly, Dr. Alain CYR,
	             Randy Dunlap, Mark Montague, Dan Million, Gavin Brebner,
	             Jean-Marc Zucconi, Jeff Blomberg, Benny Halevy, Dave Boone,
	             Erik Habbinga, Kris Strecker, Walter Wong, Joshua Root,
	             Fabrice Bacchella, Zhenghua Xue, Qin Li, Darren Sawyer,
	             Vangel Bojaxhi, Ben England, Vikentsi Lapa.

	Run began: Sun Jul 22 10:33:22 2018

	Include fsync in write timing
	O_DIRECT feature enabled
	Auto Mode
	File size set to 102400 kB
	Record Size 4 kB
	Record Size 16 kB
	Record Size 512 kB
	Record Size 1024 kB
	Record Size 16384 kB
	Command line used: iozone -e -I -a -s 100M -r 4k -r 16k -r 512k -r 1024k -r 16384k -i 0 -i 1 -i 2
	Output is in kBytes/sec
	Time Resolution = 0.000001 seconds.
	Processor cache size set to 1024 kBytes.
	Processor cache line size set to 32 bytes.
	File stride size set to 17 * record size.
                                                              random    random     bkwd    record    stride
              kB  reclen    write  rewrite    read    reread    read     write     read   rewrite      read   fwrite frewrite    fread  freread
          102400       4    11683    21724    16840    16994      607     1219
          102400      16    29607    43380    44428    44267     2412     5658
          102400     512    54547    55261    50275    58474    31425    38247
          102400    1024    53838    52901    51727    54370    41678    45017
          102400   16384    54735    53438    51128    53344    50381    55148

iozone test complete.

    Der HDD Test ist nicht aussagekräftig, das ist eine uralte 3,5 Zoll HDD!! Die dient hier nur zum Testen ob das auch mit zwei Platten funktioniert!!!

    Kopieren

    Ich kann mich daran erinnern, das ichbeim letzten Test Probleme hatte ein File von der einen auf die andere Festplatte zu kopieren. Da ist beim letzten Mal das ganze System gecrasht.

    Das ging dieses mal einwandfrei!

    LED

    Auf der SATA Karte ist eine blaue LED, diese leuchtet bei Zugriff auf die angeschlossenen Festplatten.


    Fazit

    Viel Spaß beim NAS bauen 🙂

    Eine andere Karte eines anderen Herstellers funktioniert nicht und löst eine Kernel Panic aus.

    Im Fediverse -> @FrankM@nrw.social

    1. NanoPi R5S
    2. Quartz64 Model B, 4GB RAM
    3. Quartz64 Model A, 4GB RAM
    4. RockPro64 v2.1
    0
  • S

    Hi,

    wie gibst du den angeschlossenen Platten an der PCIe Sata Karte Strom?
    Extra Netzteil oder über das Board?

    Grüße Alex

    0
  • FrankMF

    @schwabe93

    Hallo, ich benutze das folgende Kabel. https://www.pine64.org/?product=rockpro64-power-cable-for-dual-sata-drives

    Das kann man sich zur Not auch selber basteln. Ich habe am Anfang auch mal mit einem handelsüblichen PC-Netzteil experimentiert, obwohl ich da immer ein ungutes Gefühl hatte.

    Im Fediverse -> @FrankM@nrw.social

    1. NanoPi R5S
    2. Quartz64 Model B, 4GB RAM
    3. Quartz64 Model A, 4GB RAM
    4. RockPro64 v2.1
    0
  • S

    Hmm, ok ich habe mir gestern bei Amazon das hier bestellt https://www.amazon.de/dp/B072JLHGQT
    funktioniert leider nicht, bzw, vllt bin auch falsch dran wo ich den 4 Pin Stecker reinstecken muss auf dem Board. Laut meinem Verständnis Direkt hinter dem DC IN Anschluss? Dort wo GND steht.

    Danke für deine Hilfe

    0
  • FrankMF

    Das war keine so gute Idee. Schau mal ...


    Auf dem Board ist der weiße Steckplatz (Con15) neben DC IN. Dieser stellt zweimal 12VDC zur Verfügung.

    Pin 1&2 = 12VDC
    Pin3&4 = GND

    siehe Seite 11 -> http://files.pine64.org/doc/rockpro64/rockpro64_v21-SCH.pdf


    Wenn ich jetzt keinen Denkfehler habe, ist immer noch zu heiß zum Denken, dann ist aber nichts kaputt gegangen. Es funktioniert nur nicht. Glück gehabt 😉

    Mit dem jetzt vorhandenen Adapter könntest du dir aber mit den Informationen, den richtigen Adapter eben zusammen basteln. Ich habe aber keine Ahnung ob das für dich ein Problem ist. Ich als Elektriker sehe das nicht als großes Problem an.

    Wenn du dir unsicher bist, dann lass es lieber!! Bevor noch das schöne Board abbrennt 🙂

    Im Fediverse -> @FrankM@nrw.social

    1. NanoPi R5S
    2. Quartz64 Model B, 4GB RAM
    3. Quartz64 Model A, 4GB RAM
    4. RockPro64 v2.1
    0
  • S

    @frankm

    Dann werde ich mir wohl die offizielen kabel bestellen, weil rumbasteln werde ich da nicht an irgendeiner Elektronik.
    Der Rock läuft ja gottseidank noch, solange bis das teil da ist werde ich halt mit USB arbeiten.

    1
  • FrankMF

    @schwabe93 Lass es mich wissen, wenn du das Kabel hast, wie es so bei dir funktioniert.

    Im Fediverse -> @FrankM@nrw.social

    1. NanoPi R5S
    2. Quartz64 Model B, 4GB RAM
    3. Quartz64 Model A, 4GB RAM
    4. RockPro64 v2.1
    1
  • S

    @frankm So habe das Kabel erhalten, gleichmal angesteckt und mit 2 3.5 Zoll Festplatten getestet läuft wunderbar, jetzt kann ich anfangen mein NAS zu bauen.

    0
  • FrankMF

    Freut mich, das es jetzt klappt. Viel Spaß beim Bauen eines NAS.

    Ich bin auch immer an netten Bildern interessiert, was andere so mit ihren ROCKPros machen 😉

    Im Fediverse -> @FrankM@nrw.social

    1. NanoPi R5S
    2. Quartz64 Model B, 4GB RAM
    3. Quartz64 Model A, 4GB RAM
    4. RockPro64 v2.1
    0
  • E

    @FrankM

    Re: ROCKPro64 - PCIe SATA Karte

    how may HDD can you attach to the RockPro with this addon card? is 4 HDD possible?

    0
  • FrankMF

    @elRadix : With pine64 sata-card you can use two hdd's. https://www.pine64.org/?product=rockpro64-pci-e-to-dual-sata-ii-interface-card

    For working cards please look into this thread before you buy anything.

    Im Fediverse -> @FrankM@nrw.social

    1. NanoPi R5S
    2. Quartz64 Model B, 4GB RAM
    3. Quartz64 Model A, 4GB RAM
    4. RockPro64 v2.1
    0

  • FrankMF

    RockPro64 - Mainline Kernel 5.9.x vom Kamil

    Images
    5
    0 Stimmen
    5 Beiträge
    435 Aufrufe
    FrankMF

    Hoppla, nach langer Zeit mal was Neues vom Kamil.

    5.9.0-1146-ayufan released

    WIP: cdn_dp hdmi audio switch
  • FrankMF

    ROCKPro64 - Debian 10.1

    ROCKPro64
    1
    0 Stimmen
    1 Beiträge
    400 Aufrufe
    Niemand hat geantwortet
  • D

    FTDI Support (ayufan Kernel 5.0)

    Ungelöst Probleme?
    8
    0 Stimmen
    8 Beiträge
    554 Aufrufe
    K

    Hi, leider habe ich bisher keine Antwort von Kamil erhalten. So habe ich selbst mal einen Kernel kompiliert. Als Vorlage habe ich den Ayufan 5.3 rc4 1118 genommen. Also gleiche config nur zusätzlich den FTDI und den CH341 (Arduino clones) Treiber hinzugefügt. Könnt ihr ja mal bei Lust und Laune testen. Für meine Zwecke funktioniert er gut.
    Gruss
    https://drive.google.com/file/d/1kJarihL7bAqN9y6tK-m1V4zHCSEiEWtf/view?usp=sharing

  • FrankMF

    Booten von USB3

    Verschoben ROCKPro64
    1
    0 Stimmen
    1 Beiträge
    294 Aufrufe
    Niemand hat geantwortet
  • W

    VON USB 4TB HD BOOTEN GEHT NICHT

    ROCKPro64
    5
    0 Stimmen
    5 Beiträge
    576 Aufrufe
    W

    Hallo FrankM,
    schade das Du mir nicht weiter helfen kannst, aber danke für Deine schnelle Antwort.
    Mit dem Bugreport kenne ich nicht aus, bin noch leihe.

    Einen schönen Abend noch.

    Winne

  • FrankMF

    ROCKPro64 (2GB) - Probleme mit der PCIe SATA-Karte??

    ROCKPro64
    1
    0 Stimmen
    1 Beiträge
    478 Aufrufe
    Niemand hat geantwortet
  • FrankMF

    ROCKPro64 - Stromverbrauch

    Hardware
    1
    0 Stimmen
    1 Beiträge
    794 Aufrufe
    Niemand hat geantwortet
  • FrankMF

    Release Empfehlung für Einsteiger

    Verschoben Archiv
    2
    0 Stimmen
    2 Beiträge
    1k Aufrufe
    FrankMF

    Sieht so aus, als wenn wir ein neues Traumpaar haben. 🙂

    0.7.7

    und

    rock64@rockpro64:/mnt$ uname -a Linux rockpro64 4.18.0-rc3-1046-ayufan-ge76778b6aa4b #1 SMP PREEMPT Thu Jul 19 14:10:17 UTC 2018 aarch64 aarch64 aarch64 GNU/Linux
