Quartz64 - working HDMI output

Verschoben Quartz64
5 1 350
  • xfce.jpeg

    Image: https://github.com/manjaro-arm/quartz64-bsp-images/releases/tag/20211117

    Aber, ich habe keinen funktionierenden USB-Port 👿 Man kann nicht alles haben 😁

  • Ich habe keine Ahnung warum, aber es funktioniert jetzt. Was habe ich gemacht? Ich habe einen anderen Monitor getestet und einige Manjaro Images auf anderen SD-Karten ausprobiert. Ich tippe auf die HDMI Verbindung, aber fragt mich bitte nicht warum. Ok, abhaken....

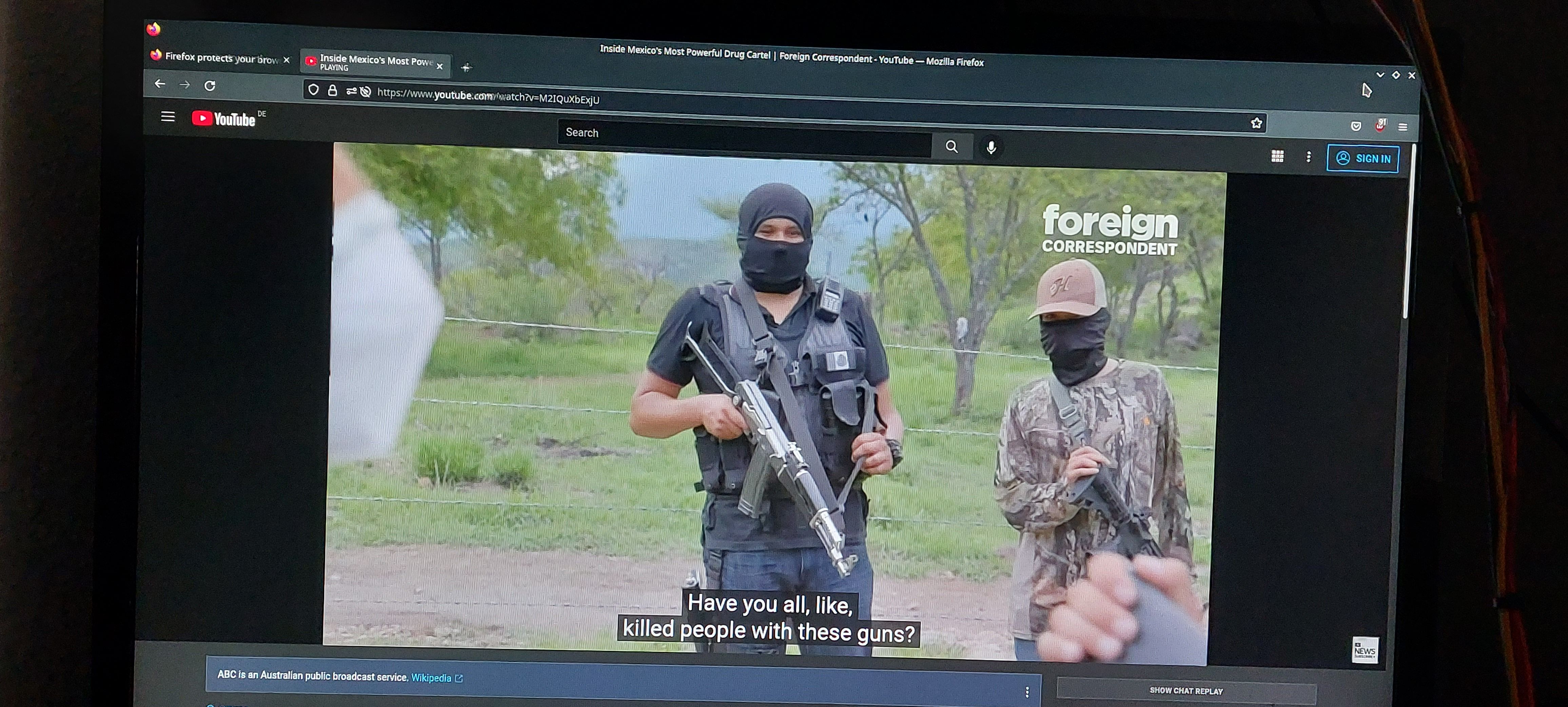

    Mal ganz kurz das Manjaro Image angetestet. Hier Youtube. Das Video hat ein paar mal geruckelt, läuft aber. In 720p sieht es stabil aus. In 1080p meine ich, das es leicht ruckelt. Grund dürfte sein, das alle vier Kerne fast am Limit laufen, so um die 94%


    Am Wochenende, schaue ich da mal etwas intensiver rein.

  • Ich muss mich leider korrigieren. Das USB-Problem ist zurück. Es scheint ein seltener Zufall zu sein, wenn es funktioniert.

    Einige Leute haben auch Probleme den Kernel zu laden.

    Sieht für mich so aus, das die RAM Settings nicht passen und das dts File nicht optimal ist. Mal sehen, ob ich die Lust habe, da mal reinzuschauen. Man könnte ja ein paar Dinge hin- und her kopieren.

    Optimistisch gesehen, werden wir noch ein paar Monate brauchen, bis das mal rund läuft.

  • Ok, durch Zufall funktionierten die USB-Geräte mal wieder 🙂

    Konnte ich wieder ein wenig testen oder erfragen.

    Funktioniert teilweise

    • HDMI

    Die HDMI Ausgabe ist zur Zeit ohne VPU, so das alles über die CPUs läuft.


    Ja, kann man hier gut sehen, ziemlich am Anschlag. Mit 720p geht es noch soeben, mit 1080p nur am Rucken. Dan vom Manjaro ARM hat mir erzählt, das mit passendem VPU Support das auf 10 - 20% CPU Belastung runtergehen sollte. Dann sollte auch problemlos 1080p möglich sein.

    Das merkt man aktuell auf dem Desktop, flüssig ist was anderes.

    • Sound

    Beim Sound scheint aktuell nur SPDIF aktiv zu sein

    [root@quartz64 /]# cat /proc/asound/cards
     0 [SPDIF          ]: simple-card - SPDIF
                          SPDIF


    Kann bestätigen, das rote Licht leuchtet 🙂 Kann den Quartz64 aber nicht zu meiner Anlage tragen, da ich dann wieder neustarten müsste und vermutlich ist dann wieder kein USB. Reiche ich irgendwann mal nach.

    Update:

    Kernelmodul muss von Hand geladen werden

    modprobe snd-soc-rk817


    Danach sieht das so aus

    [root@quartz64 policy0]# cat /proc/asound/cards
     0 [SPDIF          ]: simple-card - SPDIF
                          SPDIF
     1 [RK817          ]: simple-card - Analog RK817
                          Analog RK817


    Habe noch diese Datei angelegt, bin mir aber nicht sicher ob dieser Schritt nötig ist.

    /etc/asound.conf

    defaults.pcm.card 1
    defaults.ctl.card 1


    Danach habe ich noch im GUI auf "Internes Audio Stereo" umgeschaltet. Danach hatte ich Ton über die analoge Tonausgabebuchse.

    • WLAN

    Das falsche Modul war geladen, das kennen wir ja schon. Mal das richtige installiert.

    pacman -S ap6398s-firmware


    Kann es aber auch nicht weiter testen, weil ich jetzt neustarten müsste!? Wird nachgereicht..

    Geht nicht

    • USB3
    • PCIe
    • SATA

    Fazit

    Wer möglichst viel ausprobieren möchte und auf eine HDMI-Ausgabe verzichten kann, bleibt beim Manjaro Image bis einschließlich Dev 20211115. Diese Images sind für ein Headless System gut zu gebrauchen.

    Wer ein System mit Bildschirmausgabe benutzen möchte, nutzt ein Image ab Dev 20211117. Diese Images haben mit dem linux-rc Kernel Bildschirmausgabe. Außerdem hat das Manjaro ARM Team eine Distributionen nun veröffentlicht. Da wären

    • GNOME
    • KDE Plasma (mein Testsystem)
    • Mate
    • Sway (???)
    • XFCE

    Außerdem natürlich noch ein Minimal System.

    Quelle: https://github.com/manjaro-arm/quartz64-bsp-images/releases

  • Das Problem mit dem Sound ist mit folgendem Kernel behoben

    [root@quartz64 ~]# uname -a
    Linux quartz64 5.16.0-rc1-6-MANJARO-ARM #1 SMP PREEMPT Sun Nov 21 15:42:16 UTC 2021 aarch64 GNU/Linux
